Reke2571數字接地電阻測試儀

　　優良的接地系統是電力、電信、電氣設備安全可靠運行的重要保證。接地電阻大小是接地系統品質優劣的評判依據。精確、快速、簡捷、可靠的接地電阻測量方法，已成為防雷接地領域內技術進步的迫切需要。該儀器適用于電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等各種裝置的接地電阻以及測量低電阻的導體阻值，本表還可測量土壤電阻率及地電壓。

　　工作原理為由機內的DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大， 再經過檢波送入表頭顯示。借助倍率開關可得到三個不同的量限： 0-2Ω、0-20Ω、0-200Ω、0-2000Ω。

Reke2571數字接地電阻測試儀測量注意事項

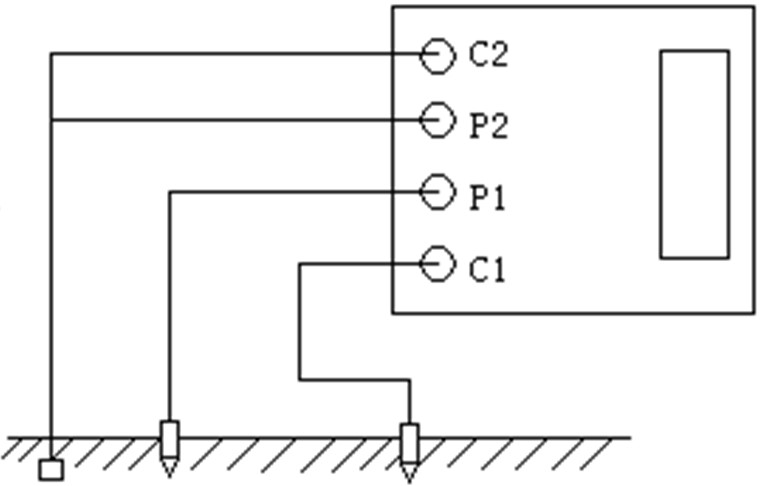

　　1、測量保護接地電阻時，一定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用專用導線連在接地體上，C2在外側P2在內側(如下圖)所示：

　　2、測量接地電阻時較好反復在不同的方向測量3-4次，取其平均值。

　　3、測量大型接地網接地電阻時，不能按一般接線方式測量，可參照電流表、電壓表測量法中的規定選定埋插點。

　　4、若測試回路不通或超量程時，表頭顯示“1”，說明溢出，應檢查測試回路是否連接好或是否超量程。

　　5、本表當電池電壓低于9V時，表頭顯示欠壓符號“←”，表示電池電壓不足，此時應插上電源線由交流供電或打開儀器后蓋板更換干電池。

　　6、如果使用可充電池時，可直接插上電源線利用本機充電，充電時間一般不低于8小時。
