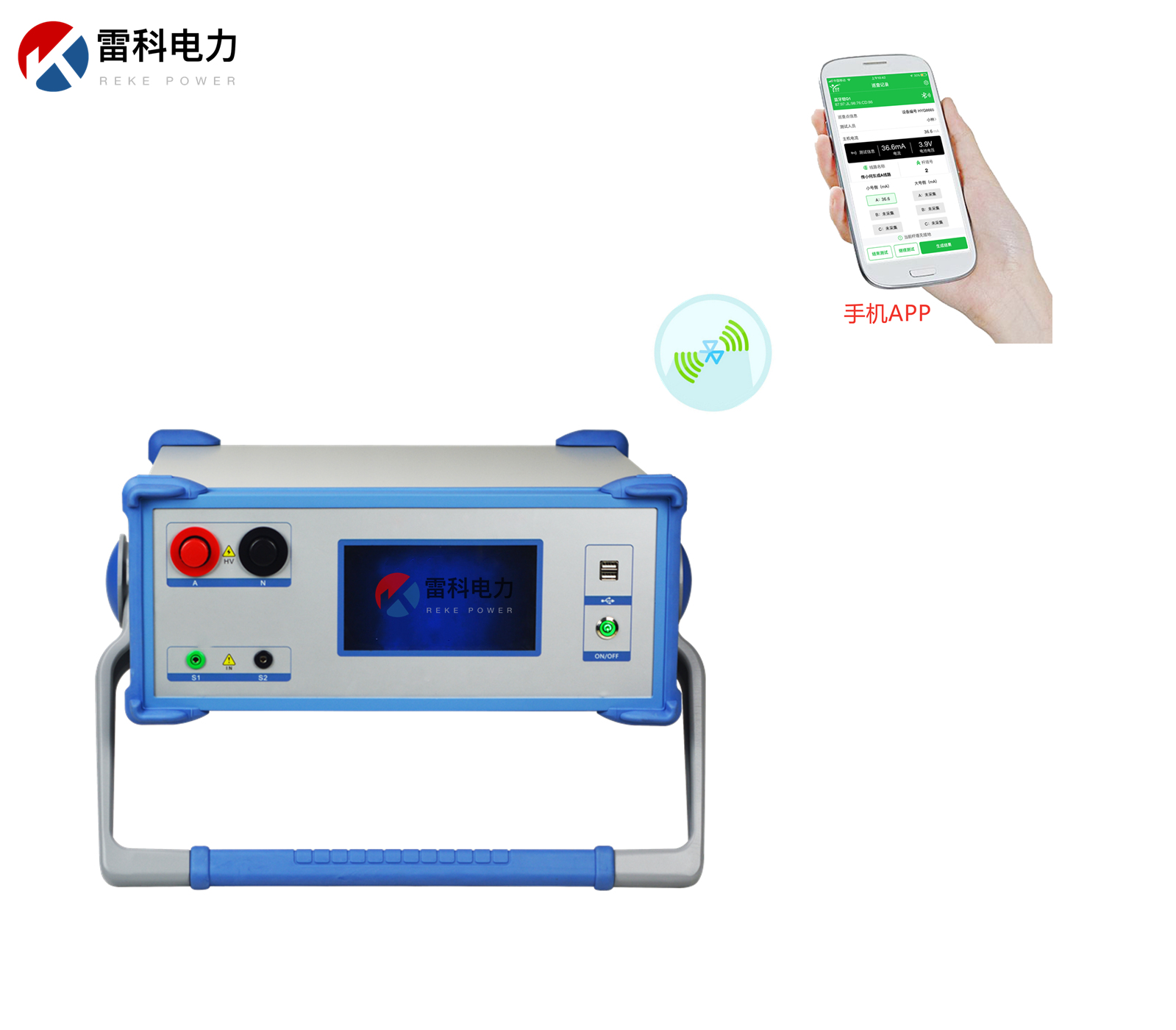

Reke1026架空線路接地故障定位儀的簡介

　　Reke1026架空線路接地故障定位儀用于配電網單相接地故障定位。配電網單相接地故障定位儀是在35kV及以下電力線路出現單相接地故障后，在地面快速查找故障點，確定故障點的具體位置的儀器。

　　Reke1026架空線路接地故障定位儀采用低頻交流定位方法。其中：低頻交流信號，電流為120mA，頻率80Hz。定位原理是：線路出現單相接地故障以后，停電在離線狀態下向故障相注入交流信號，檢測人員手持信號探測器用二分法沿故障線路進行地面巡測，直到找到故障為止，一般4次即可找到故障點。當測得線路有電流時，說明故障點在測量點的下游，若無電流，說明故障點在測量點的上游。在故障點前后探測器的波形指示有明顯的大幅度變化，根據指示器的明顯變化判斷故障點所在。

　　Reke1026架空線路接地故障定位儀的優點有哪些？

　　1、不用爬桿，通過檢測器即可在地面確定接地故障點。

　　2、實現快速有效故障定位。

　　3、信號源，采用脈寬調制技術，實現恒流輸出，保證無論在多大的接地電阻下電流維持在120mA。

　　4、信號源單片機控制80Hz恒流輸出，是S信號注入法的重大改進。S信號注入法是220Hz，導線對地電容對定位影響很大。采用80Hz減少了導線對地電容的影響。

　　5、探測器，基于波形顯示的探測器，在探測器的屏幕上顯示導線中電流波形，更直觀，減少誤判。

　　6、探測器靈敏度增加5倍，信號源輸出電流減少至120mA。

　　7、探測器靈敏度增加，信號源發送功率減少，導致機箱體積減少。

　　8、采用12864液晶顯示器顯示線路電流、波形、頻率。

　　9、漢字菜單，操作簡單，不需要按任何設置，即本裝置是全自動工作。

　　10、不用220V交流供電，機箱內配備了10Ah鋰電池保證信號源工作，只需打開開關信號源就能自動工作。

　　11、實現接地電阻大于50k的故障定位。
