三相電機(大于50kW)匝間耐壓試驗儀結構及使用方法

發布時間:2023-04-12 14:29:54來源:雷科電力網址:m.iyiman.com

儀器結構

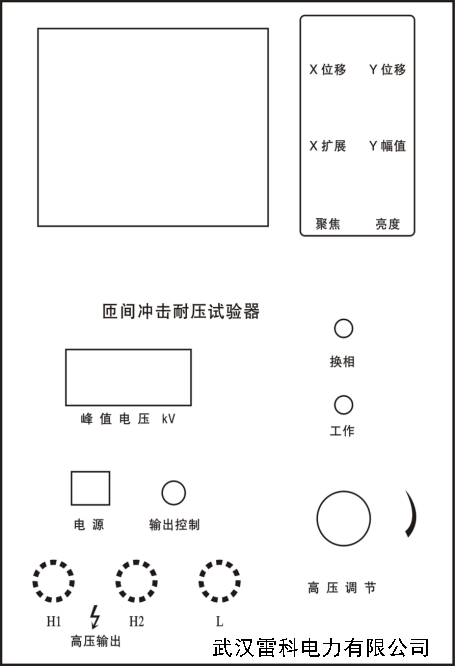

匝間耐壓試驗儀前面板圖

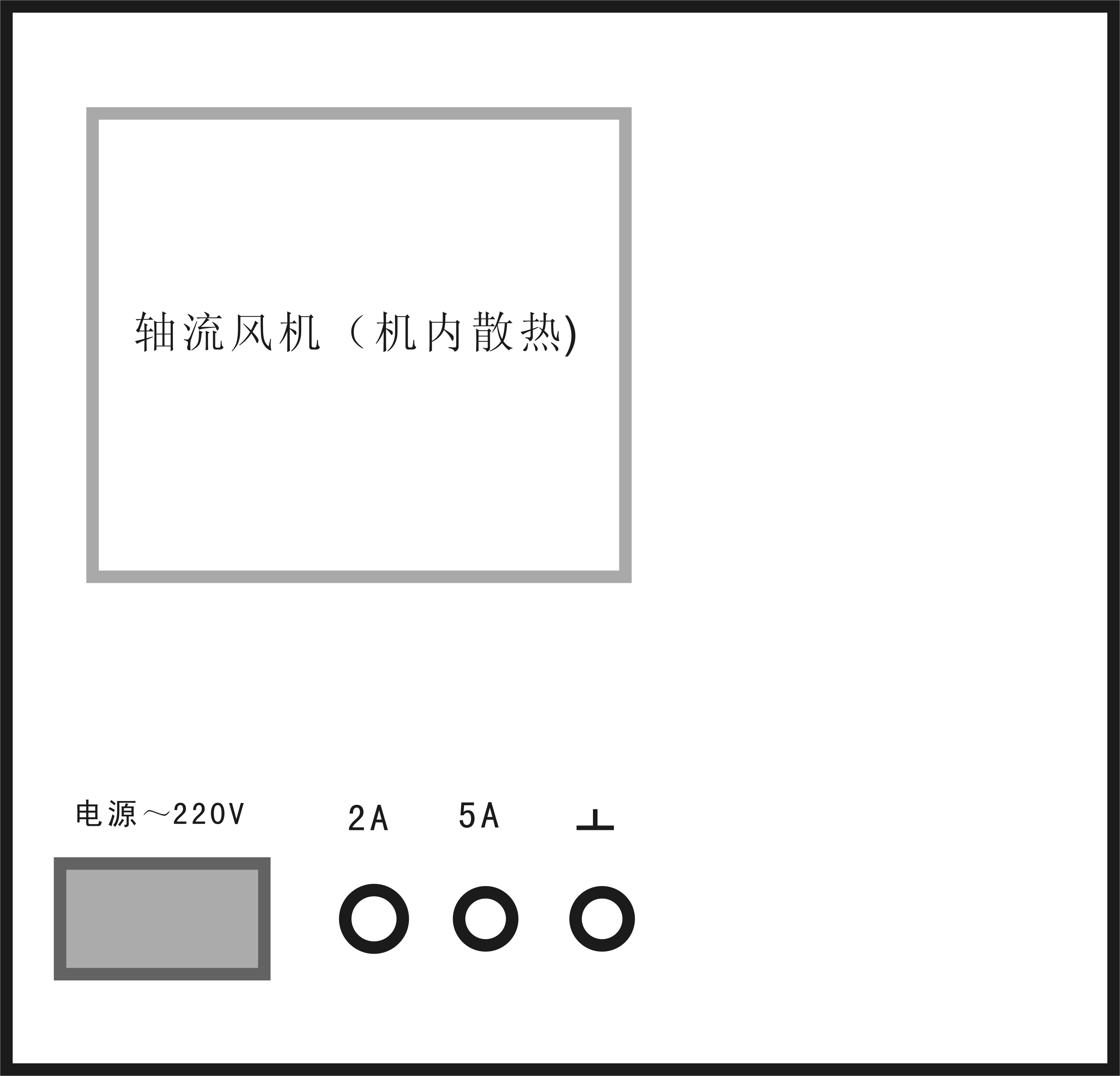

匝間耐壓試驗儀后面板圖

1、顯示屏:用以觀測繞組脈沖衰減振蕩波形。

2、峰值數字電壓表:用以顯示輸出脈沖峰值電壓。

3、X位移旋鈕:調節波形在水平方向左右移動。

4、X擴展旋紐:調節波形掃描頻率,以顯示適中。

5、聚焦旋鈕:調節此旋鈕,可調正波形清晰狀態。

6、Y位移旋鈕:用以調節波形Y軸方向位移。

7、Y幅值旋鈕:調節波形垂直幅度,以顯示適中。

8、亮度旋鈕:用以調節波形亮度,以顯示適中(注意:不要太亮)。

9、電源開關:用以接通或斷開電源。

10、高壓輸出控制插座:當腳踏開關插入后,踩下腳踏開關,高壓主電路接通。注意:此時H1,H2端子輸出脈沖高壓。

11、高壓調節旋鈕:調節輸出脈沖電壓值(順時針方向增大)

12、高壓換相按鈕:高壓測試時,用以對三相電機繞組進行相位轉換。

13、電源插座:用以聯接電源。

14、保險管插座:2A保險管,用以保護控制線路。

15、保險管插壓:2A保險管,用以保護主電路。

16、接地端子:用以接地,以確保儀器外殼安全不漏電。

17、高壓輸出線L:(低電位L)用以構成高壓輸出回路。

18、高壓輸出線H1:(高電位H1)輸出高壓脈沖試驗電壓。

19、高壓輸出線H2:(高電位H2)輸出高壓脈沖試驗電壓。



使用方法

        將儀器接上電源,按下電源開關,在顯示屏上將會看到一條水平亮線(掃描線)。這時,調節聚焦旋鈕和亮度旋鈕,同時把高壓調節旋鈕逆時針旋到底,無需等待即可進行沖擊試驗。

        把輸出沖擊電壓的三根高壓引線H1(紅)、H2(紅)、L(黑)根據試驗要求與被試品進行連接。踩下腳踏開關、逐步調節高壓旋鈕,使輸出電壓升至試驗電壓值,即可進行沖擊耐壓試驗。此時若被測線圈匝間絕緣良好,則波形重合。若匝間絕緣不良,波形會錯位,當電壓升至匝間短路擊穿時,峰值電壓將升不上去。

        具體試驗方法請參照GBT22714-2008_《交流低壓電機成型繞組匝間絕緣試驗規范》指導性技術文件進行,其試驗電壓值,請按照JB/T-9615.2-2000《交流低壓電機散嵌繞組匝間絕緣試驗限值》標準選定。被試品所受的峰值電壓可在峰值數字電壓表上直讀。

        小型變壓器、交流接觸器、繼電器線圈試驗方法可參照GBT22714-2008_《交流低壓電機成型繞組匝間絕緣試驗規范》中的單相電機試驗方法執行。

        GBT22714-2008標準文本附后。

        對各種電機的試驗方法,請按照GBT22714-2008_《交流低壓電機成型繞組匝間絕緣試驗規范》,及其他電機試驗方法標準執行。試驗電壓值,請按照有關標準選定試驗電壓。
